為什么建議不要再講“三相五線制”了?

時間:2023-02-27 15:41:25 閱讀:0 來源:本站

按IEC標準的規定,我國國內廣泛使用的術語“三相五線制’是不存在的。這里所謂的“五線”,是把地線PE也算作線了。根據IEC標準,我們已經知道PE不能算線。

三相五線制的解析

三相五線制其實是一種錯誤的叫法,國際標準是沒有這種說法的。IEC標準對配電系統有兩種分類方式。

一種是按帶電導體分類。按帶電導體分類最多只有三相四線,即三根相線,一根中性線;

一種是按接地系統分類,而按照接地來分類,一般分為TN,TT,IT系統;



其中第一個字母表示電源端帶電導體與大地的關系:

T:表示電源端帶電導體的一點(通常是PEN線或者N線)與大地不經阻抗直接連接,T實際是法文大地的首字母;

I:表示電源與大地隔離或電源帶電導體一點經高阻抗與大地相連接(比如1000Ω),I也是法文中隔離的首字母;



第二個字母表示電氣裝置的外露可導電部分與大地的關系:

T:表示電氣裝置的外露可導電部分直接接大地,它與接地端帶電導體的接地?zé)o聯系;

N:表示電氣裝置的外露可導電部分通過與接地的電源中性線(N線)連接而實現接地。

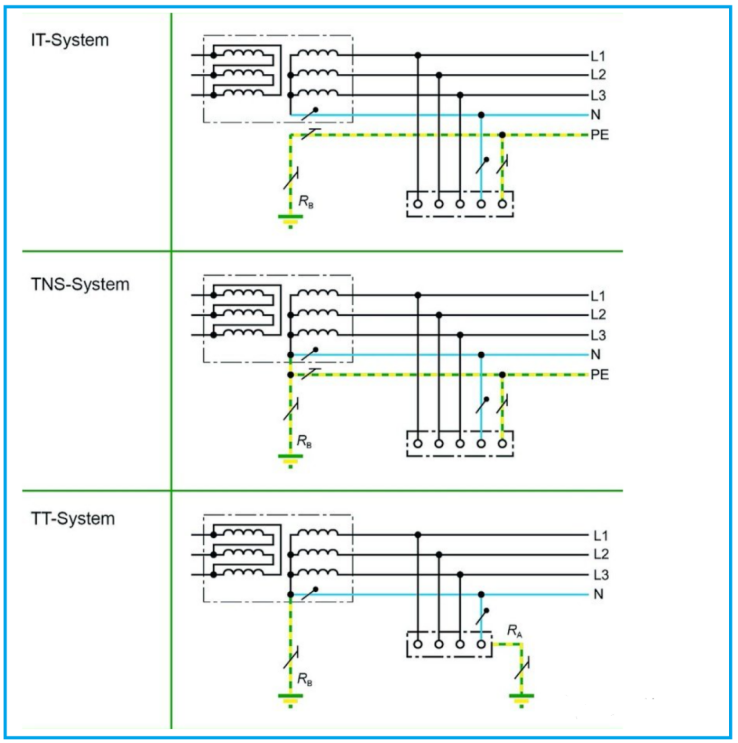

這三種接地系統的分類原理框圖如下:


可以看出:TT系統,TN-S系統以及TN-C-S系統都有五根線,那三相五線制這種叫法到底說的是哪種呢?實際上以上這三種配電方式,按帶電導體分類,都是三相四線制,只是接地方式不同而已。所以說不要使用三相五線這種錯誤的叫法。一般用接地系統分類描述配電系統會更具有唯一性。

另外也不要使用“零線”一詞,這個詞描述極不準確,到底是指中性線,還是PEN呢?壓根就沒有準確定義,也定義不清。而如果將PEN線與N線不做區分的話,會導致安全事故的發生。所以請不要使用“零線”一詞!



相關規范

GB 50052-2009《供配電系統設計規范》7.0.1及其條文說明:

7.0.1 帶電導體系統的型式,宜采用單相二線制、兩相三線制、三相三線制和三相四線制。

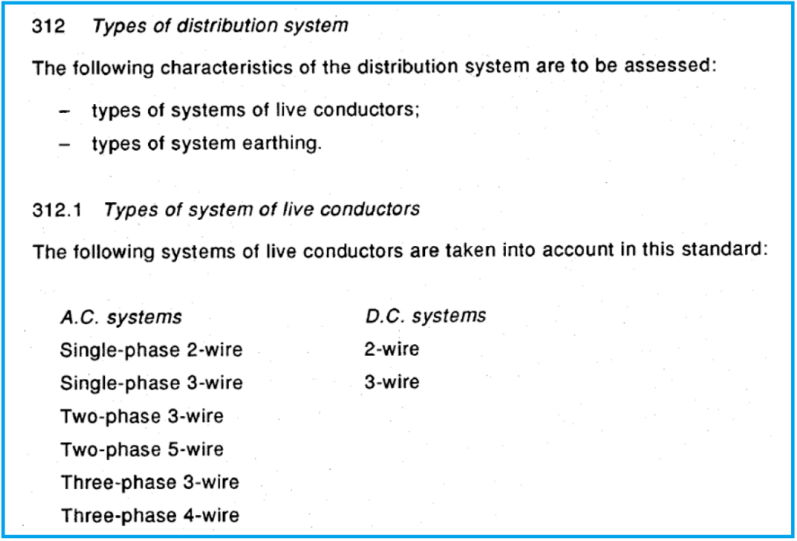

IEC 60364-3-1993


強調這個有何用途?

既然是三相四線,pe線不算線,那就解放了思想,仿佛打開了新世界的大門。比如PE可以與相線(L1,L2,L3)同材料,也可以不同材料。可以是導線,也可以不是導線,比如金屬管、角鋼、電纜金屬層都可以。
